冠博科技
許多用戶在面對生銹的金屬物品時，會考慮使用超聲波清洗機進行處理。這個想法很自然，因為超聲波清洗以高效清潔著稱。那么，它究竟能否有效去除鐵銹？答案是：超聲波清洗機在合適的條件下可以輔助除銹，但通常不能單獨完成除銹任務，需要與專用的化學清洗液配合使用才能取得理想效果。
直接答案：單一使用效果有限，組合方案可行
單獨使用清水或普通清洗液，超聲波清洗機對鐵銹的去除效果非常有限。它的主要清潔力來源于物理作用，而鐵銹是金屬基材發生化學變化的產物，與基材結合牢固。然而，當超聲波清洗機與專用的除銹清洗液結合使用時，就能形成“化學溶解+物理剝離”的雙重作用，從而有效去除銹層。這種組合方案在工業維護、零件翻新等領域已得到成熟應用。
鐵銹的本質與清除難點
鐵銹主要是鐵的氧化物和氫氧化物的混合物，常見成分是三氧化二鐵（紅銹）和四氧化三鐵（黑銹）。它不僅僅是附著在金屬表面的污垢，而是金屬基材腐蝕后形成的、與基體有一定結合力的新物質層。
清除鐵銹的難點在于，銹層往往不均勻，有的地方疏松，有的地方致密且與基體交錯生長。傳統手工除銹（如鋼絲刷）費力且難以處理復雜形狀和縫隙。化學浸泡除銹雖然能處理復雜形狀，但對致密銹層滲透慢，且可能過度腐蝕基材。
超聲波清洗技術為解決這些難點提供了新的可能，但其作用方式有明確的物理邊界。

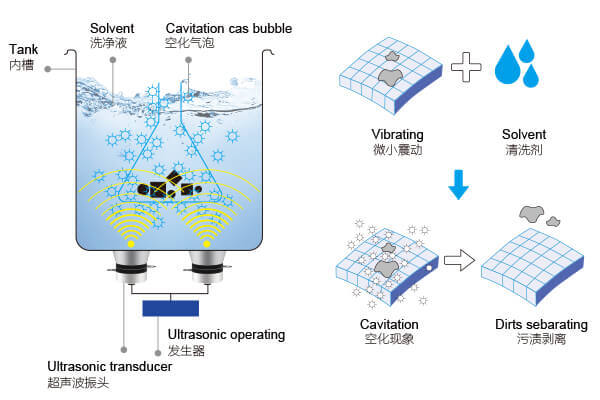

超聲波清洗機除銹的工作原理
超聲波清洗機除銹依賴于三個核心要素的協同：空化效應、專用清洗液和適宜的溫度。
空化效應產生的高壓微射流能夠沖擊銹層表面和微小裂縫。這種持續的微觀沖擊可以松動銹層與金屬基體之間的結合，特別是對于那些已經松動或存在縫隙的銹蝕區域。同時，它能將清洗液“泵入”銹層的每一個微孔和縫隙深處，大大增加了清洗液與銹層的接觸面積和反應效率。
專用的除銹清洗液（通常是弱酸性或含有絡合劑、緩蝕劑的中性配方）負責與鐵銹發生化學反應，將不溶性的金屬氧化物轉化為可溶性或可剝離的化合物。超聲波的空化作用加速了這一化學反應的傳質過程，使反應更加迅速和徹底。
適當的加熱（通常40-60℃）可以顯著提高化學反應速率，降低清洗液粘度，使其更容易滲透，并增強空化效應的強度，從而全面提升除銹效率。
超聲波除銹的適用條件與限制
這種方法最適合處理結構復雜、帶有盲孔、螺紋、細縫的銹蝕零件，例如發動機噴嘴、精密齒輪、模具、古董零件等。對于大面積平板上的均勻薄銹，其效率優勢可能不如噴砂或化學浸泡明顯。對于已經嚴重腐蝕、基體金屬已變得疏松多孔的工件，超聲波振動可能導致工件進一步損壞，需謹慎評估。
影響除銹效果的關鍵因素分析
銹蝕程度與類型是首要因素。疏松的浮銹（如鋼鐵表面常見的紅褐色表層銹）最容易去除。致密的黑銹或已形成銹疤的厚層銹蝕，需要更長的處理時間和更強的清洗液配合。如果銹蝕已導致基體金屬出現點蝕坑，超聲波可以清潔坑內，但無法修復坑洞本身。
清洗液配方是決定成敗的核心。清水或堿性清洗液對鐵銹幾乎無化學反應，效果甚微。必須使用含有酸性成分（如磷酸、檸檬酸、草酸）或特殊銹蝕轉化劑、絡合劑的專用金屬除銹液。好的除銹液不僅能除銹，還應含有緩蝕劑，在去除銹層的同時保護裸露的金屬基體不再被腐蝕。
設備參數設置至關重要。較低的頻率（如25-28 kHz）能產生更大、能量更強的空化氣泡，對頑固銹層的物理剝離效果更好。功率密度需要足夠高，以確保在整個清洗槽內產生均勻而強烈的空化場。清洗時間需要根據銹蝕程度調整，通常需要10分鐘到數十分鐘不等，過程中可取出檢查，避免過度清洗。
工件材質與形狀也影響效果。鋼鐵件是最常見的除銹對象。對于有色金屬（如銅、鋁），必須選擇對應的專用清洗液，防止發生置換反應或過度腐蝕。形狀復雜、有深孔或盲孔的工件最能體現超聲波清洗的優勢。
專業除銹清洗液的成分與選擇
酸性除銹液通過酸與金屬氧化物反應生成可溶性鹽來除銹。磷酸除銹液應用廣泛，因為它能在除銹的同時在鋼鐵表面形成一層磷酸鐵保護膜，具有一定防銹功能。檸檬酸等有機酸除銹相對溫和，腐蝕性小，更適合精密零件。
中性除銹液通常含有銹蝕轉化劑（如丹寧酸、磷酸酯）和絡合劑。它們將鐵銹轉化為穩定的、附著力強的復合物，該復合物本身可作為保護層，或隨后被剝離。這類清洗液更環保，對基體腐蝕性極小。
選擇清洗液時必須考慮工件材質、后續工藝（如是否需要電鍍或噴漆）以及環保要求。對于精密儀器或古董文物，應選擇溫和、可生物降解的配方。
正確的超聲波除銹操作流程
預處理：先使用刷子或壓縮空氣去除工件表面的松散大塊銹跡和污物。這可以避免大量雜質污染清洗液，延長其使用壽命。
配置清洗液：嚴格按照產品說明書，用溫水配制合適濃度的除銹液。初次使用可從推薦濃度的下限開始。
裝載工件：將工件放入清洗籃，確保完全浸沒，且工件之間、工件與槽壁之間有足夠間隙，保證清洗液自由流動。
設置參數：開啟加熱至50-60℃（視清洗液要求），設置合適的超聲功率和時間。對于重銹，可采用間歇模式（如工作5分鐘，暫停1分鐘）。
過程監控：在清洗過程中可適時取出工件檢查除銹進度。對于厚銹，可能需要多次更換清洗液或延長清洗時間。
后處理：除銹完成后，立即用清水進行超聲波漂洗，可使用熱水或加入中和劑/防銹劑的水，以徹底去除殘留酸液。漂洗后迅速干燥（烘干或吹干），并立即涂上防銹油或進行后續噴涂處理，防止閃銹。
超聲波除銹的優勢與局限性
其優勢在于能無死角地清潔復雜幾何形狀的工件，效率高，一致性好，勞動強度低，且對工件基體的損傷通常小于機械打磨。在配合緩蝕型清洗液時，能實現除銹與防銹的初步統一。
其局限性也很明顯：對于極厚重、致密的銹層，可能需要過長的處理時間；設備及專用清洗液有成本；處理后的廢液需要妥善中和處理；對某些異種金屬組合件或帶有非金屬嵌件的零件，清洗液選擇需格外謹慎。
家用與工業設備的除銹效果差異
家用超聲波清洗機功率較小，槽體容量有限，且通常不具備強力的加熱和定時功能，適合處理小件物品的輕度銹蝕。工業級設備功率大，常配備循環過濾、加熱和自動添加系統，能處理更嚴重銹蝕和批量工件，效果和效率都遠超家用機型。
安全操作規范與注意事項
操作時必須佩戴防護手套和眼鏡，避免除銹液接觸皮膚和眼睛。應在通風良好的區域進行操作，因為某些反應可能產生微量氣體。清洗槽和加熱器必須與所使用的酸性清洗液相容（通常為不銹鋼或特殊塑料）。廢液不可直接倒入下水道，需按照環保規定，用堿中和至接近中性后再處理。
替代與輔助除銹方案
對于特大工件或戶外設施，機械除銹（噴砂、拋丸）仍是更好的選擇。對于批量小件且形狀簡單的工作，化學浸泡除銹可能更經濟。電解除銹則適合對表面光潔度要求高的精密除銹。在實際應用中，常采用組合方案：先機械去除厚銹，再用超聲波進行精細化和深孔除銹。
綜上所述，超聲波清洗機是一種有效的除銹輔助工具，尤其擅長處理形狀復雜、有精細結構的銹蝕工件。其效果并非來自超聲波本身的神奇力量，而是源于物理空化效應與專用化學清洗液的協同作用。用戶需要根據銹蝕的實際情況，選擇合適的設備、匹配的清洗液和正確的工藝參數，才能安全、高效地讓銹蝕工件重現光澤。
